Hiện nay, trên một số dòng xe hãng Huynhdai, KIA khi lắp màn hình android sẽ cần phải giữ được âm thanh nguyên bản của xe ( đối với những xe bản cao có amply zin ). Để xử lý vấn đề này, hôm nay mình sẽ giới thiệu, chia sẽ đến anh em thợ kỹ thuật cách giữ âm thanh zin( kích amply nguyên bản của xe ). Mặc dù ngoài thị trường vẫn có nhiều mã canbus ( khi lắp màn android sẽ có dưỡng, dây jack chuyển và canbus theo dòng xe ), tuy nhiên âm thanh sẽ không giữ được mức âm lượng to như zin hoặc bắt buộc phải giữ lại đít màn DVD zin để kích amply. Chỉ cần canbus ICAN là xử lý được kích amply mà không cần phải giữ DVD zin.
=> Sau đây là 2 chia sẽ mình gởi đến anh em tham khảo:
* 1: hướng dẫn đấu canbus ICAN ICAR để kích âm thanh ( nếu lắp màn liền cam360 muốn có đánh lái thì đấu 2 đường can).
* 2: câu đường âm thanh qua cổng COAXIAL, lưu ý: màn android phải có hổ trợ cổng COAXIAL ( chất lượng âm thanh qua đường này tuyệt hay, trong veo, không ù...)
- Để làm được đầu tiên mình cần nắm rõ sơ đồ DVD xe cũng như sơ đồ chân jack canbus ICAN để mà đấu nối:
HÌNH 1 HÌNH 2 HÌNH 3
+ Hình 1: là sơ đồ 2 jack DVD của màn hình zin xe ( huynhdai,KIA đời 2019- 2024).
Bên A ( bao gồm tín hiệu loa cánh, key, cam lùi...)
Bên B ( bao gồm nguồn B+, GND, ACC. Tín hiệu canbus ....)
+ Hình 2: sơ đồ chân jack ICAN từ 1 đến 20
+ Hình 3: sẽ cần 10 chân cần đấu để lên được kích amply, đánh lái( nếu cần), khiển volang, điều hòa.... Nếu khiển volang không qua canbus thì có thể đấu trực tiếp vào màn.)
chân số 19 - đấu GND . chân số 11- đấu ACC từ xe lên
chân số 20 - đấu nguồn B+. chân số 9 số 10- đường can đánh lái ( sau điều hòa, sau cầu chì, OBD... có thể liên hệ KỸ THUẬT ICAR)
chân số 17-đấu chân BÊN B7 ( CAN H ) jack DVD. chân số 7, số 6 - đường tín hiệu TX RX vào màn hình.
chân số 18- đấu chân BÊN B20 ( CAN L) jack DVD . chân số 16- đấu vào dây đỏ ACC vào màn hình.
=> lưu ý: + trên canbus sẽ có dãy mã gạt công tấc bít : gạt 13468 ON
+ cần lựa chọn mô hình trong cài đặt nhà máy: RZC-HONDA-CRV-2014 ( mô hình nhận diện canbus)
+ cần check với kỹ thuật ICAR để dùng chuẩn CANBUS.
-> Như vậy là ta đã xử lý được vấn đề dùng canbus kích amply âm thanh xe nguyên bản.
- Tiếp theo, để nâng cao chất lượng am thanh, ta có thể sử dụng cổng COAXIAL của màn hình android để câu âm thanh qua đường này thì nghe nhạc sẽ hay và to hơn:
=> sau đây là hình ảnh hướng dẫn cụ thể:

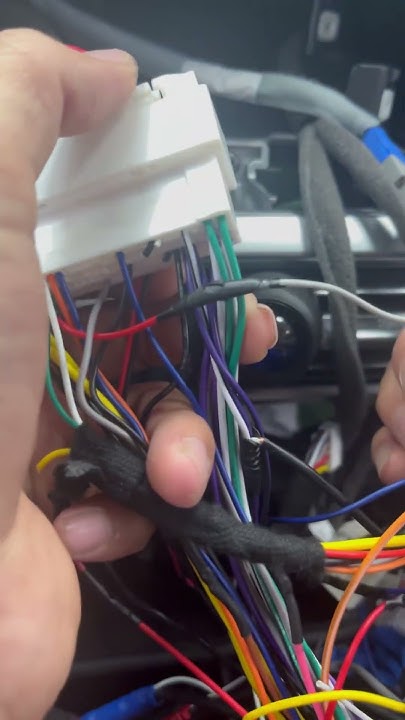

->đấu 2 dây này vào 2 chân số 4 và 18 jack BÊN A ( JACK DVD)
Sau đây là video các bác có thể xem tham khảo để dể hình dung hơn :
* Trong quá trình làm các bác có thể liên hệ kỹ thuật ICAR để được hổ trợ hướng dẫn kịp thời, nhanh chóng. ( 0364211932 zalo hổ trợ )
Chúc các bạn thành công và có thêm nhiều trải nghiệm thật tuyệt vời cùng ICAR VIỆT NAM.
